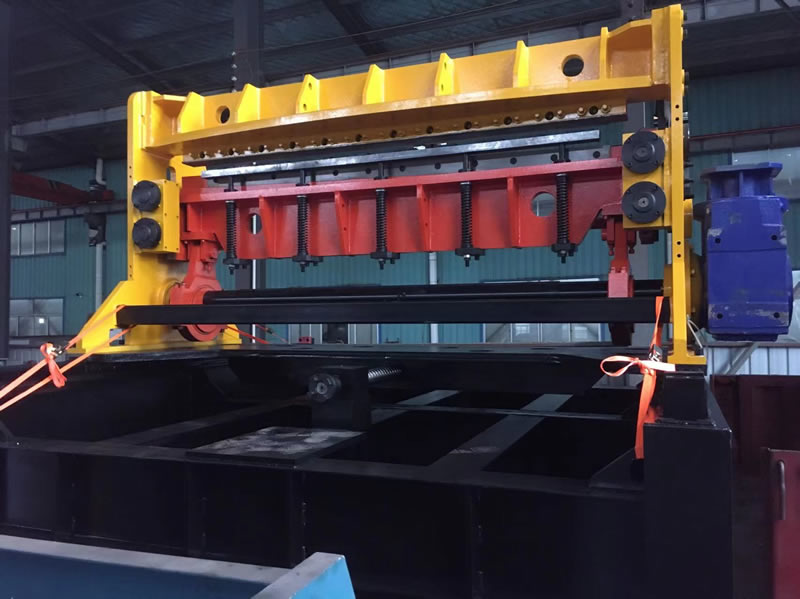

高速數控矯平追蹤剪機組產品介紹
該機器用于連續剪切根據要求而定長度鋼板的設備。由三部分組成：移動機架部分、機座、 電機、曲軸及伺服傳動部分。
移動機架部分由移動下刀座、固定上刀座，上下剪刃及導向機構等組成。移動機架部分由伺 服電機通過低背隙專用減速機傳動，帶動機架通過齒輪、齒條傳動，機架在直線導軌上往復滑動。
電控系統及伺服電機控制并執行設定的剪切數據。
本機的剪切動力源有電機帶動飛輪，通過氣動離合器驅動上刀架對板料進行剪切。 工作時，人工控制系統輸入設定鋼板定尺長度，在移動剪切啟始位置手動控制剪切鋼板頭同時完成系統清零。啟動剪板機與全線設備啟動，該機計算機自動采集鋼板運行速度，自起始 點位置運行長度等信號，自動完成啟動、追蹤等速度運行剪切，移動機架返回等動作并自動進入下一循環。 板尾夾送輥設置在機架的入口處，板尾夾送輥由氣缸壓下，液壓馬達驅動。當板尾離開矯平機后，板尾夾送輥壓下，馬達驅動將板料尾部向后輸出。
