一、技術參數：

1． 原料卷板厚：16mm；
2． 原料卷板寬：600~1800mm；
3． 原料卷板材質：k5355鋼板
4． 原料卷內徑：φ508-φ760mm；
5． 原料卷外徑：≤φ1500mm-φ2000
6． 原料卷重量：≤30T；
7． 縱剪精度：寬度允差：±0.2mm、側彎允差：優于GB709~88的規定（扁鋼GB704-88）；
8． 最多條數16mm 6條； 3mm 20條
9． 縱剪速度：動力剪0-40m/min；
10． 縱剪刀軸直徑：φ400mm；
縱剪刀片規格：φ520×φ400(有供方隨機提供剪切碳鋼板刀片一套24片)
縱剪刀片材質：6CrW2Si；
縱剪刀片硬度：HRC55°——60°；
11． 矯平輥徑：φ170mm；
12． 矯平輥材質：42Cr，表面硬度HRC53-58°

二、工藝流程：

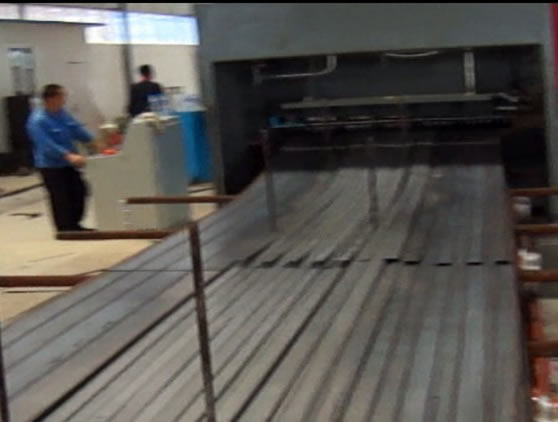

上料小車→雙錐開卷機→送料→導向、壓料→縱剪→收邊絲→過橋→矯平→矯直定尺→橫切→垛料

三、設備組成：

1．上料小車
結構與形式：四輪行走式、鋼制焊接結構件。
行走動力：4kw針輪擺線電機。
升降動力：液壓油缸Φ220×700mm。
最大載重：30T。
作用：通過針輪擺線電機和液壓油缸可實現升降和平行運動，用于從備料臺上將料卷托起，并將料卷送到開卷機上
位置：開卷機前部

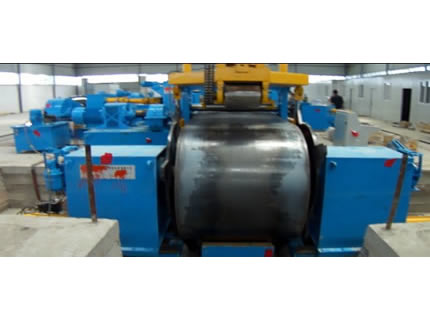

2．雙錐開卷放料機
最大載重：30T
形式：雙臂承載，油缸驅動斜滑塊徑向擴張，雙載機體單體或聯體軸向移動對中。
制動方式：22kw直流電機
擴張范圍：Φ480~Φ800
適用卷帶寬度600～1800mm。
卷帶最大外徑：φ1500mm-φ2000mm。
作用：用于夾持承載料卷，打開料卷。
位置：縱剪機前部
卷帶最大重量：30T。

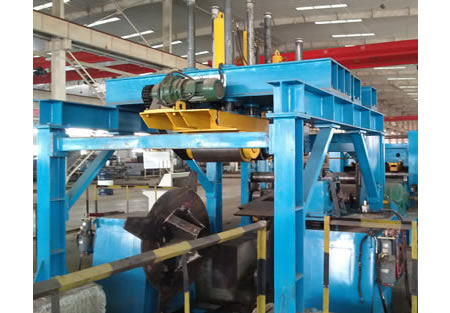

3.龍門式引頭、鏟頭、壓頭裝置
引頭架形式：龍門架式鋼制結構件。
引頭架壓下形式：液壓油缸驅動直接下壓。
牽引輥：Φ320×700mm鋼輥,表面滾壓淺花，表面淬火處理。
牽引動力： 7.5kw擺線針輪減速器配1.5寸雙排鏈輪鏈條傳動。
引頭油缸規格：Φ150mm×800mm,2只。
壓頭機構：液壓油缸驅動壓下，Φ80mm導柱定位，壓板800×150mm，為平面式略有弧導角R5。
壓頭油缸規格：Φ140mm×800mm，2只。壓頭架移動油缸： Φ125mm×600mm，1支
形式：上下升降前后伸縮式。
伸縮動力；液壓油缸驅動。（規格Φ80mm×700mm）
升降動力：液壓油缸驅動。（規格Φ140mm×400mm）2支
鏟板結構：鋼制結構件，活動鏟板前端加可換鏟頭板

4對輥送料
送料機結構與形式；鐵板焊接結構件，對輥夾送。
送料輥規格：Φ160×1800mm。
送料輥材質：40Cr熱處理HRC55°～56°。
夾送輥壓下：Φ80×100mm油缸。
夾送、矯平動力：交流55kw電動機配650型齒輪減速機。

5．糾偏和對輥夾送
由導軌式機座、滑動手板、調節機構、軸承座、多輥式靠輪、機架、二根夾輥、上輪調節機構等組成。

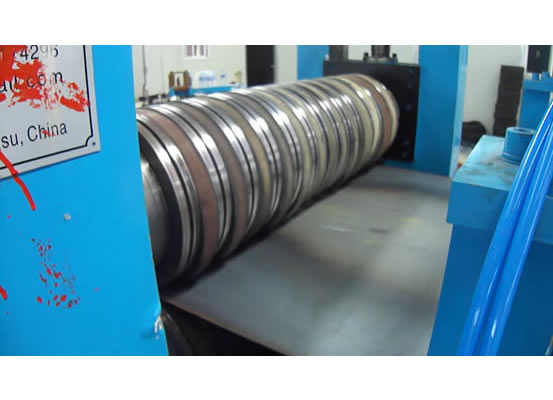

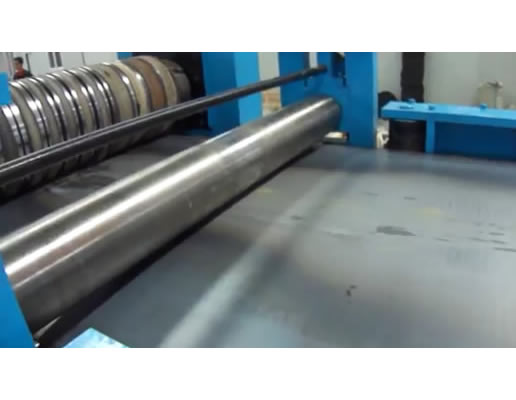

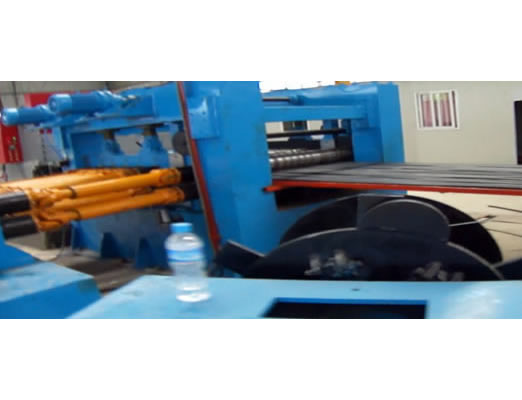

6．縱剪機組：由動力、主機兩部份組成。
由動力座、1250減速器、280kw直流電機、對牙分配箱、聯合器、離合器、接軸、接套、萬向十節等組成。
主機部分：由固定式機架、移動機架、移動調節機構、二根縱剪刀軸、刀軸提升壓下機構組成。
刀軸材質：42Cr熱處理，HRC53 °～55°
圓盤刀規格：D650×d400×T25/30mm。
圓盤刀材質：H13K硬度HRC56°～58°

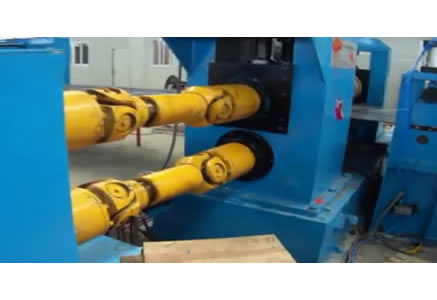

剪切動力：直流315kw電機(1000rpm），配ZSY500減速機，分配箱，萬向軸傳動
控制系統：帕克590控制器。
壓下形式：3kw電機配蝸輪蝸桿傳動、使用聯接桿同步升降調整。
推動牌坊的油缸：Ф125x700mm

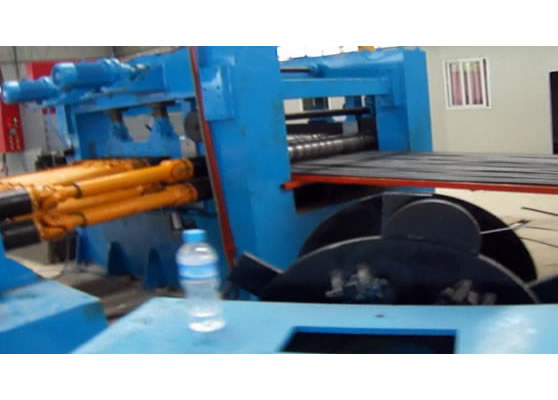

7．邊絲機構（兩邊各一個）

由機架、邊絲軸、邊絲盤、磨擦機構等組成，減速器、電機組成。
收卷盤規格：Φ900mm×500mm
形式：雙側各一臺L180力矩電機配減速機卷繞收卷
往復排線油缸：Φ80×500mm液壓缸二只
收卷速度：0～30m/min

8．過渡臺

由機架、托板等組成

9．矯平主機
由動力部分、主機部分、編碼定尺部分組成：
動力部分由動力座、ZQ1000減速器、160kw直流電機、配套歐陸590控制器、聯軸器、制動器、動力分配箱。（詳細設計時有變化）

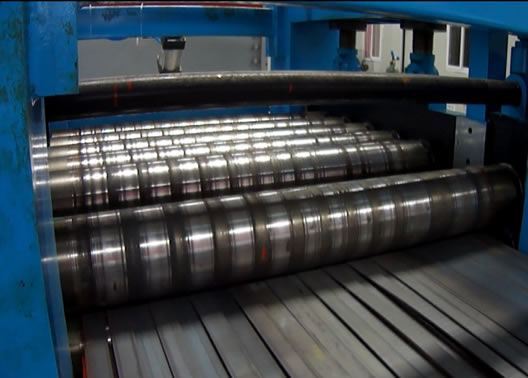

主機部分由機座、機架、上下軸座、橫梁、滑動軸座、2+11根矯平輥電動提升壓下機構、配套4kw擺線針輪減速器、2根夾送輥、上夾輥提升機構等組成。

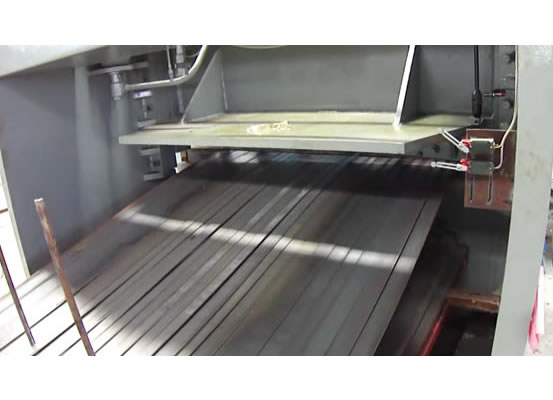

10．液壓切斷機
由機架、導軌、滑動刀架、液壓切斷機構。

11．液壓系統
由液壓站、閥板、各種閥、高壓軟管、硬管、接頭等組成。
12．電控系統
控制柜、操作柜等全套電器組成。

四、其他：

1.本公司在合同簽訂生效起30天提供生產線基礎圖
2.提貨時提供生產線使用說明書
3.提供生產線電氣原理圖、電氣線路圖
4.提供液壓原理圖
5.提供易損件圖

五、付款方式：見合同

六、生產周期：90天

七、運費由需方自理，本公司可代辦托運，供方承擔費用。

八、主要配套件廠家

1、液壓閥 臺灣維多利
2、油缸密封件 臺灣鼎基
3、直流電機 無錫先鋒
直流控制器 歐陸590
4、擺線針輪減速機 杭州嘉誠
5、減速器 山東淄博
6、軸承 哈軸、瓦軸
7、萬向聯軸器 江陰萬向節
8、液壓泵 阜新液壓
9、電氣元器件 浙江正泰
